基于空间光调制器的彩色全息实验

上新!GCS-SZQX-CLR 基于空间光调制器的彩色全息实验系统,点击查看详情!

(一)GCS-SZQX-CLR 基于空间光调制器的彩色全息实验系统

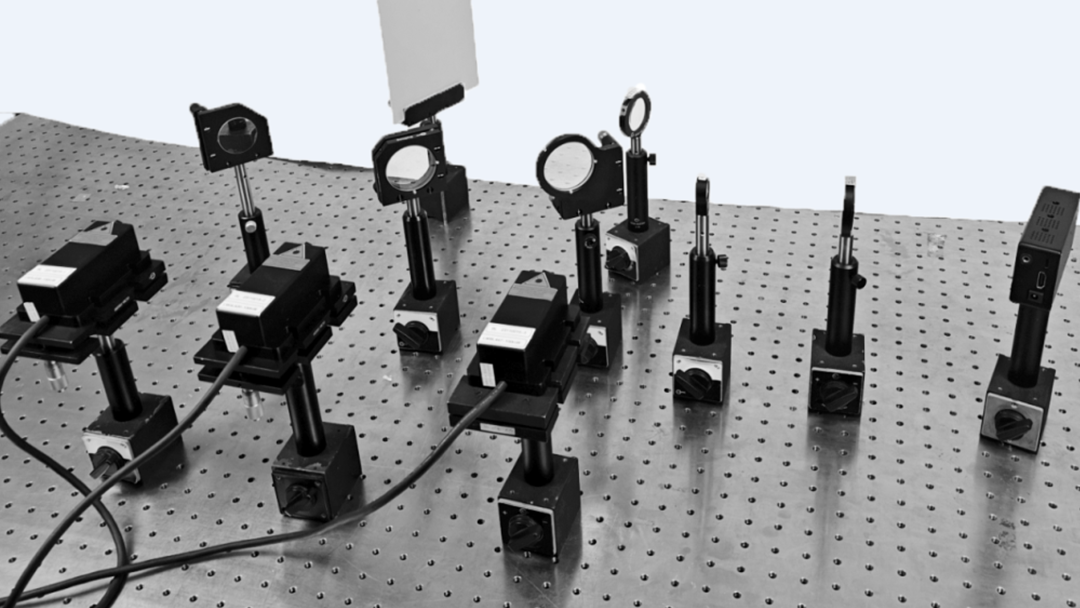

彩色全息实验系统实物图

♦ 实验介绍

彩色全息是利用全息方法得到彩色的再现物体,相比单色全息内容更丰富。在彩色全息再现中,利用光调制器加载全息图实现对激光的调制,全息图RGB通道分别控制RGB激光的显示时间,进而实现彩色全息显示。

该技术具有灵活性强、便于处理、衍射效率高等优点,在显示技术、医学成像等很多领域都有潜在的应用价值。

♦ 知识点

计算全息、彩色数字全息、空间光调制器

♦ 涉及课程

数字全息教程、信息光学、光电子技术

♦ 实验内容

  1. 搭建单色数字全息再现光路,观测单色全息再现像;
  2. 搭建三色数字全息再现光路,观测彩色全息再现像;
  3. 搭建动态彩色全息再现光路,观测3D全息再现像。

♦ 实验原理及图示

基于空间光调制器的彩色全息实验系统是通过时分复用的原理来实现彩色再现的。三色R、G、B激光器在同步控制电路的控制下按照一定的时序间隔出射激光,彩色全息图具有R、G、B三个通道,全息图加载到空间光调制器上,空间光调制器会区分RGB三个通道信号,当对应通道信号显示时同时会发出TTL信号触发激光器出光;在时序控制下,激光器的发光颜色与SLM所加载的R、G、B对应的全息图一一对应,使得R、G、B三色全息图以一定的速率顺序进行光场调制;最后通过人眼视觉暂留看到白屏上彩色信息。

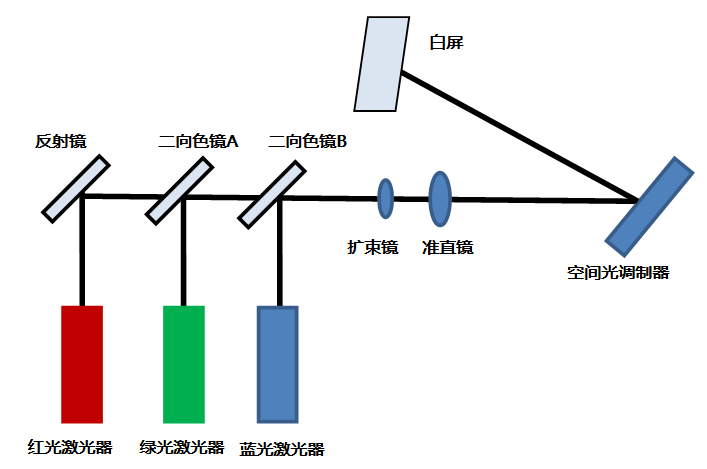

彩色数字全息实验示意图

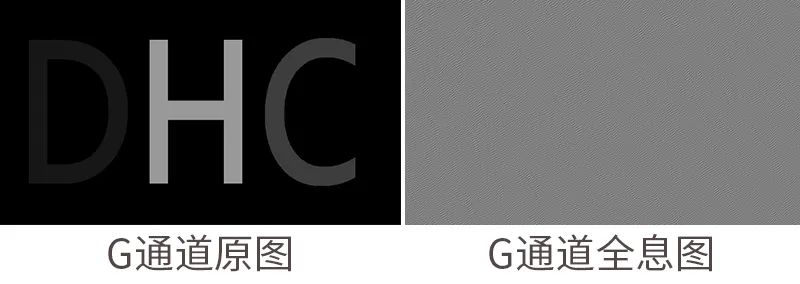

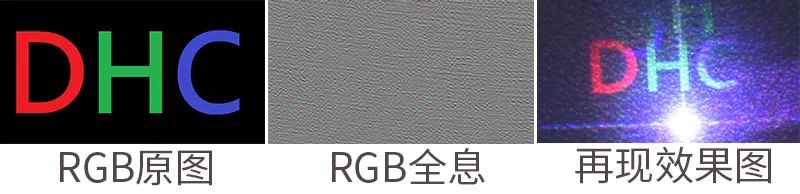

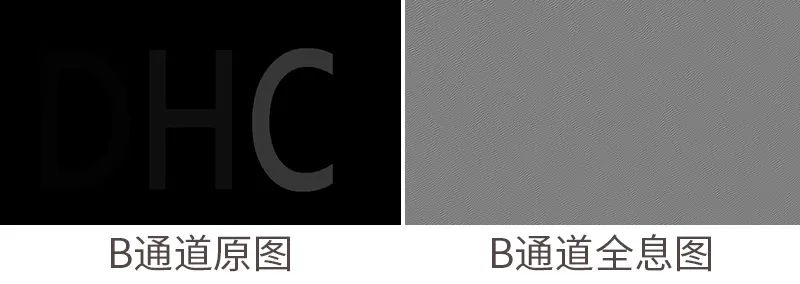

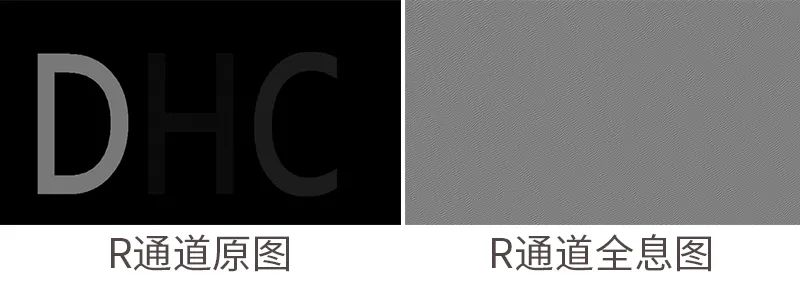

♦ 实验效果

♦ 技术指标

  • 红光激光光源:波长638nm,输出功率50mw,连续/触发可选,触发信号 5V;可独立调整,包含夹持、支撑系统。
  • 绿光激光光源:波长520nm,输出功率50mw,连续/触发可选,触发信号 5V;可独立调整,包含夹持、支撑系统。
  • 蓝光激光光源:波长450nm,输出功率50mw,连续/触发可选,触发信号 5V;可独立调整,包含夹持、支撑系统。
  • 反射镜组件:直径Φ40mm,加强铝,反射率>95%,二维精密调整,包含夹持、支撑系统。
  • 二向色镜:透红反绿镜片,直径Φ25.4mm,45°入射,R>98%@380-550nm,T>90%@584-800nm;透红绿反蓝镜片Φ25.4mm,45°入射,R>98%@380-475nm,T>90%@505-800nm 490nm;包含夹持、支撑系统。
  • 扩束准直组件:扩束镜焦距 f-15mm,准直镜 f-100mm,包含夹持、支撑系统。
  • 激光器电源组件:包含三种激光器驱动电源,预留激光器强度调整旋钮,连续/触发选择按钮,TTL 输入接口。
  • 白屏接收组件:白屏尺寸 100*100mm,表面喷塑。
  • 空间光调制器组件:液晶板 LCOS 调制模式为纯相位调制,>2π@532nm,分辨率1920X1080,显示频率180Hz,光谱范围420nm-700nm,像素大小 4.5um,填充因子93%,最大光强<2W/cm2,工作温度10~45摄氏度。
  • 软件模块:软件包含单色全息计算、彩色全息计算和图片显示模块,软件可以设置空间光调制器分辨率、像素尺寸、激光波长等基本参数,显示模块可以设置全息图显示数量、显示间隔、图片反转等参数。
