消色差大光斑光纤准直镜

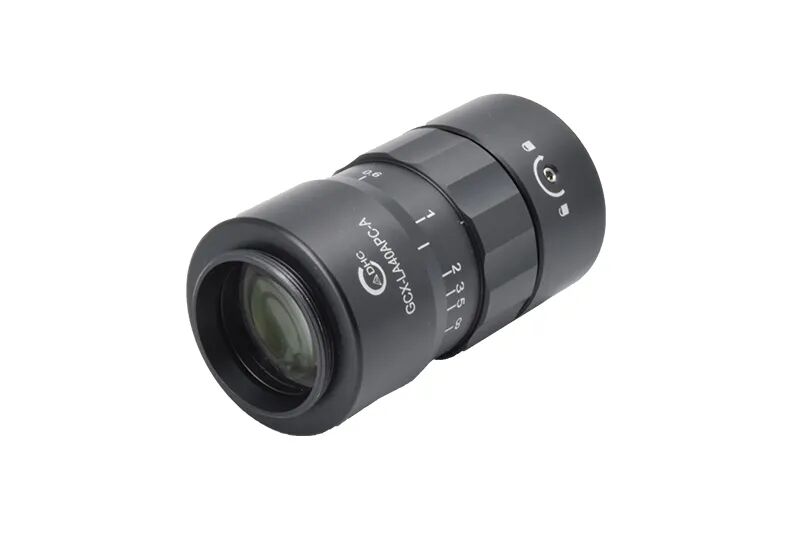

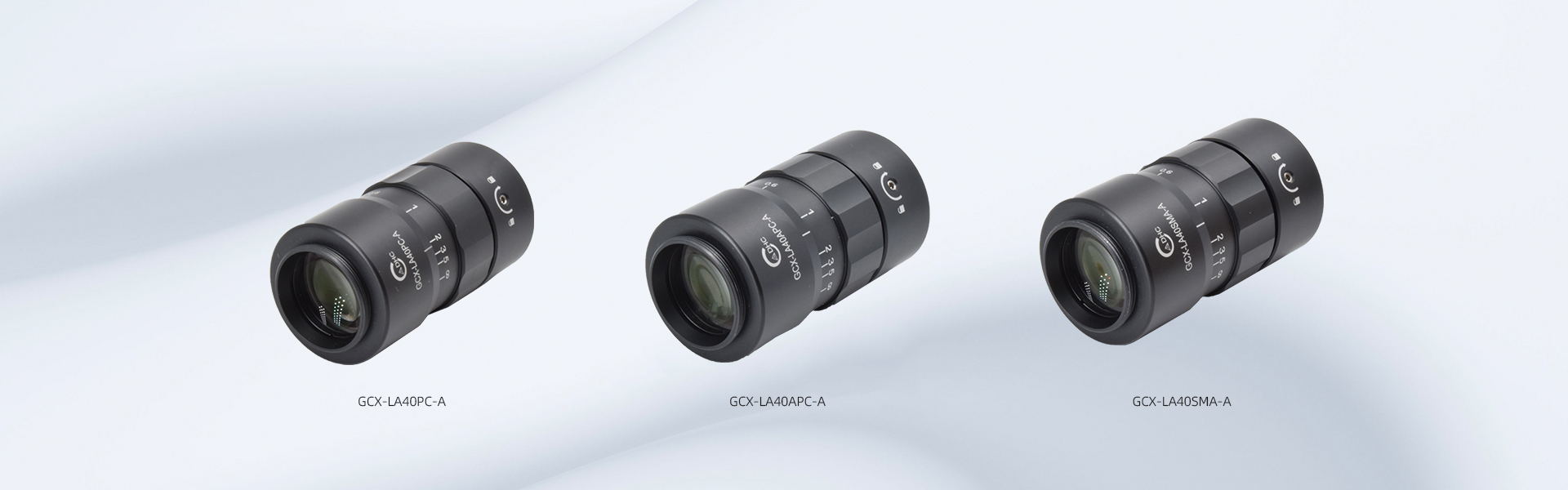

GCX-LA40系列消色差大光斑准直镜

♦ 产品介绍

消色差光纤准直镜有效焦距（EFL）为40mm，消色差设计，采用四片式空气间隔设计，能够产生极佳的光束质量(M2接近1)和更小的波前误差。四片透镜共八个面都镀有多层宽带增透膜400-650nm，极大的减少了透镜表面的反射损耗，镜头整体透过率可以达到93%以上。光纤接口有FC/PC、FC/APC和SMA905三种可选。

♦ 准直光斑实测图

♦ 产品特点

• 长焦距（40mm），大光斑直径（7.6-7.8mm）；

• 消色差设计，400-650nm宽波段范围内可用；

• 四片式空气间隔设计，能够产生极佳的光束质量(M2接近1)和更小的波前误差；

• 通过调焦手轮，可以在最近聚焦距离和无限远之间的位置聚焦，用于长距离下准直镜之间的耦合或长距离通信。

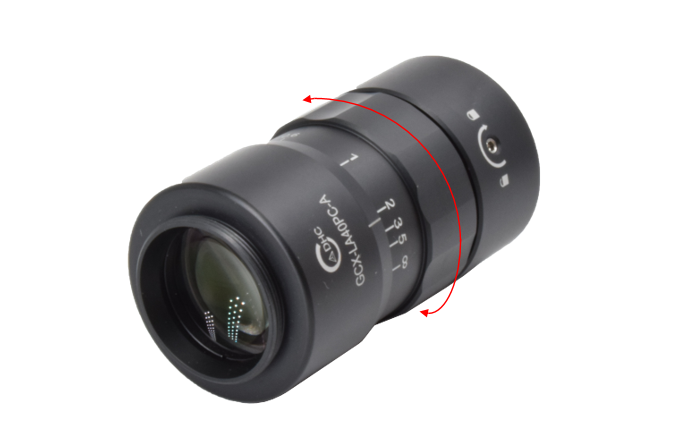

调焦手轮示意图

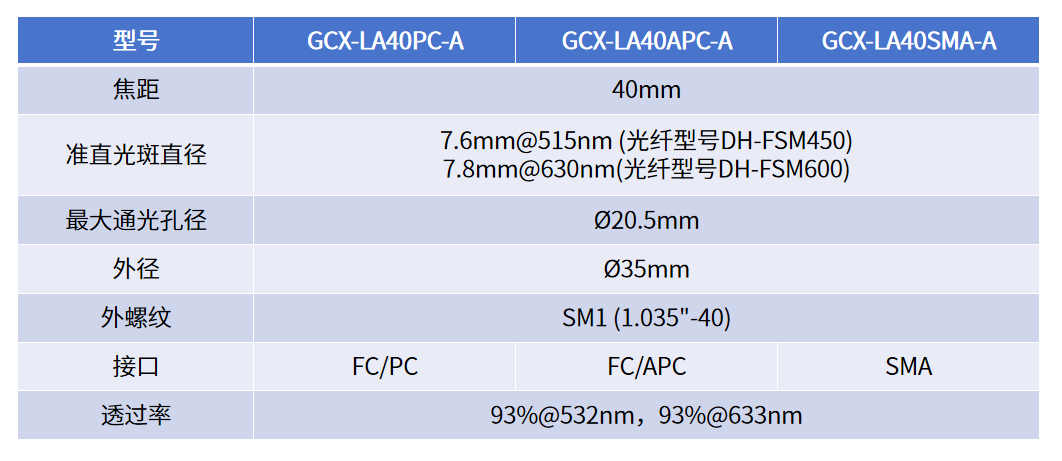

♦ 规格参数

♦ 发散角

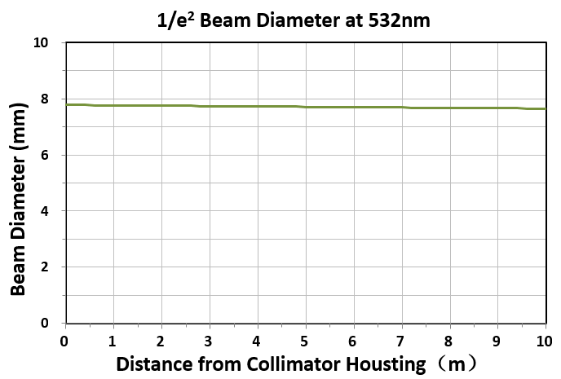

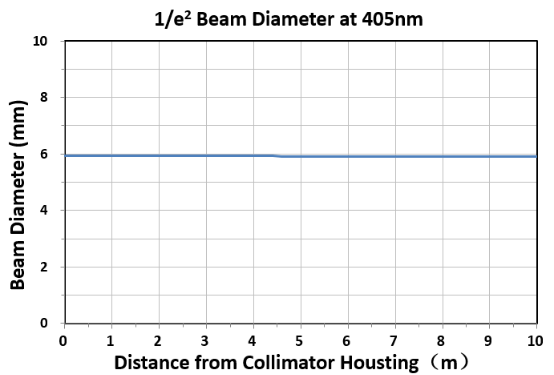

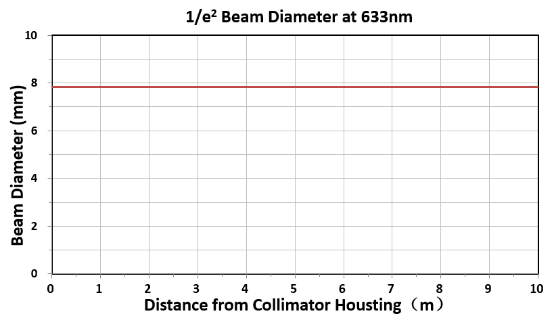

下图为使用消色差大光斑光纤准直镜输出准直光时，理论1/e²光束直径与传播距离的关系。使用单模光纤时，消色差大光斑光纤准直镜输出大束腰直径和低发散角光束，适合长距离准直。

DH-FSM600单模光纤

DH-FSM400单模光纤

DH-FSM450单模光纤

♦ 镀膜曲线

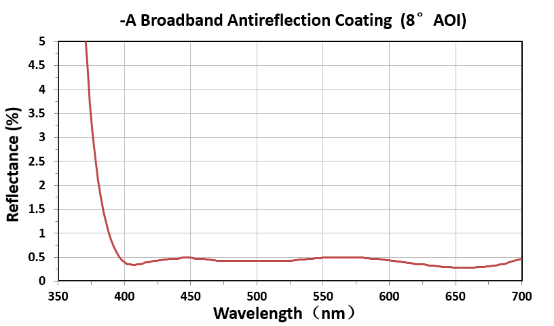

消色差大光斑光纤准直镜包含4个镜片(八个透镜表面，每个透镜有两个表面)，每个透镜表面都镀有增透膜，下图为单个增透膜表面的反射率随波长的变化关系。

♦ 纵向色差

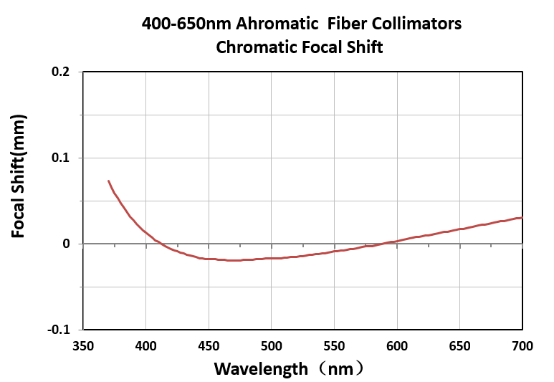

当不同波长的光入射到同一个聚焦光学件时，焦平面会产生偏移，即色散焦移。将消色差大光斑光纤准直镜用作耦合器时会产生极小的焦移，如下图曲线图所示，在工作波长范围内，焦平面位置偏离标称焦距的理论值。

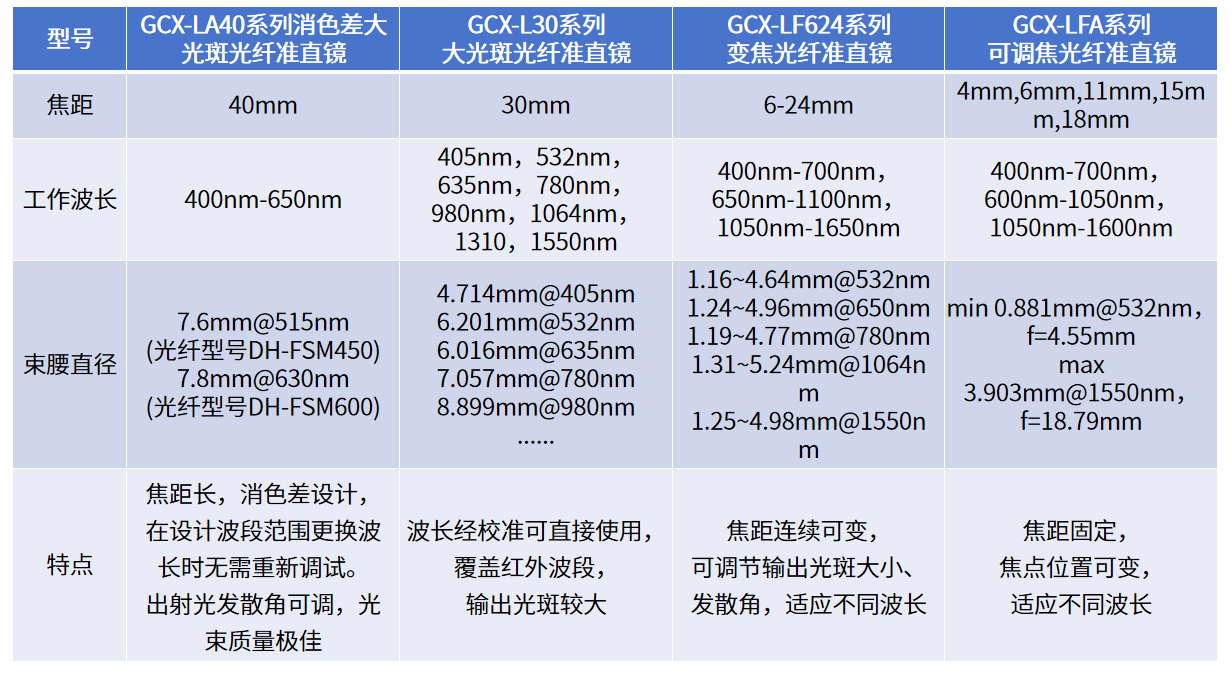

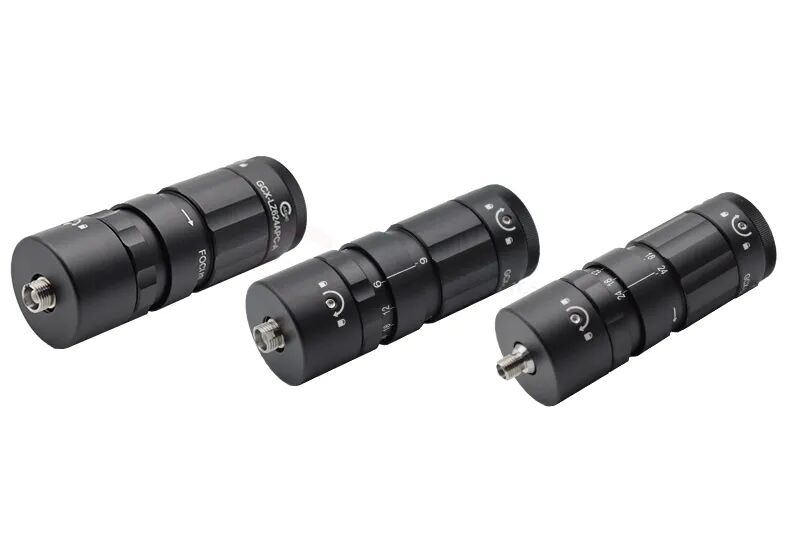

♦ 多款准直镜对比

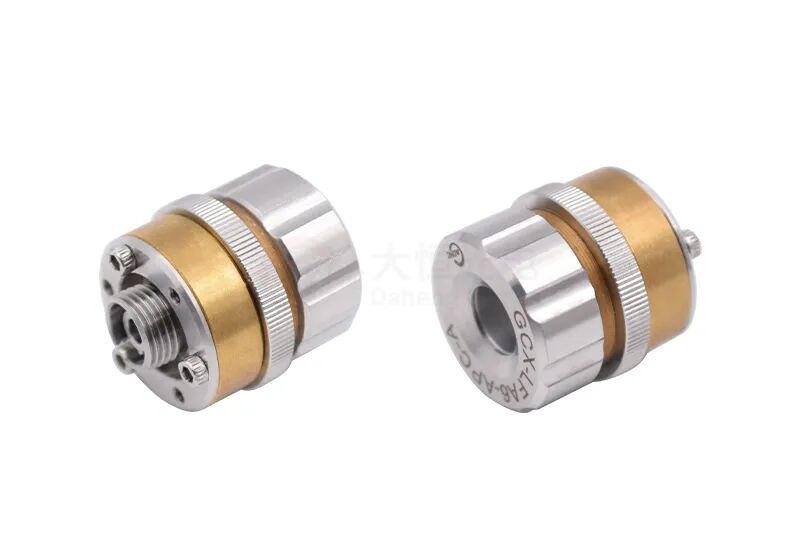

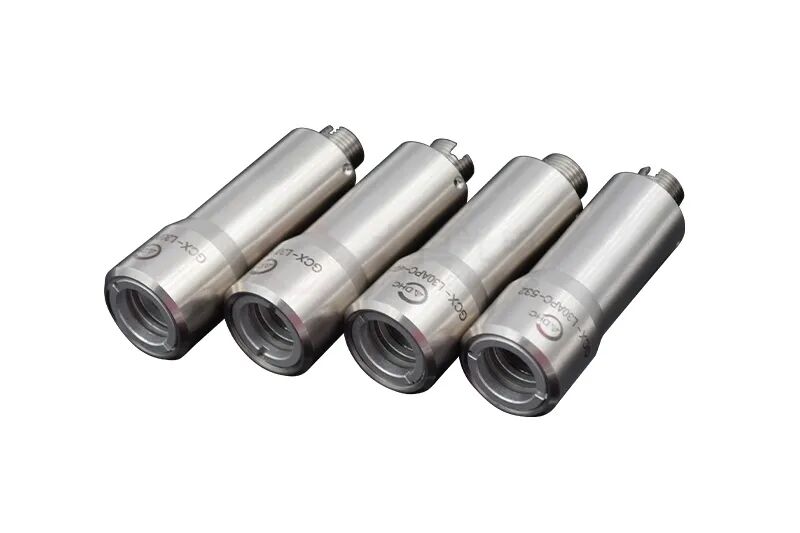

GCX-LA40系列	GCX-L30系列	GCX-LF624系列	GCX-LFA系列
