大口径非球面透镜，具有高数值孔径(NA)0.65，紫外熔融石英基底使其具备较高透过率。
石英非球面透镜
♦ 产品介绍

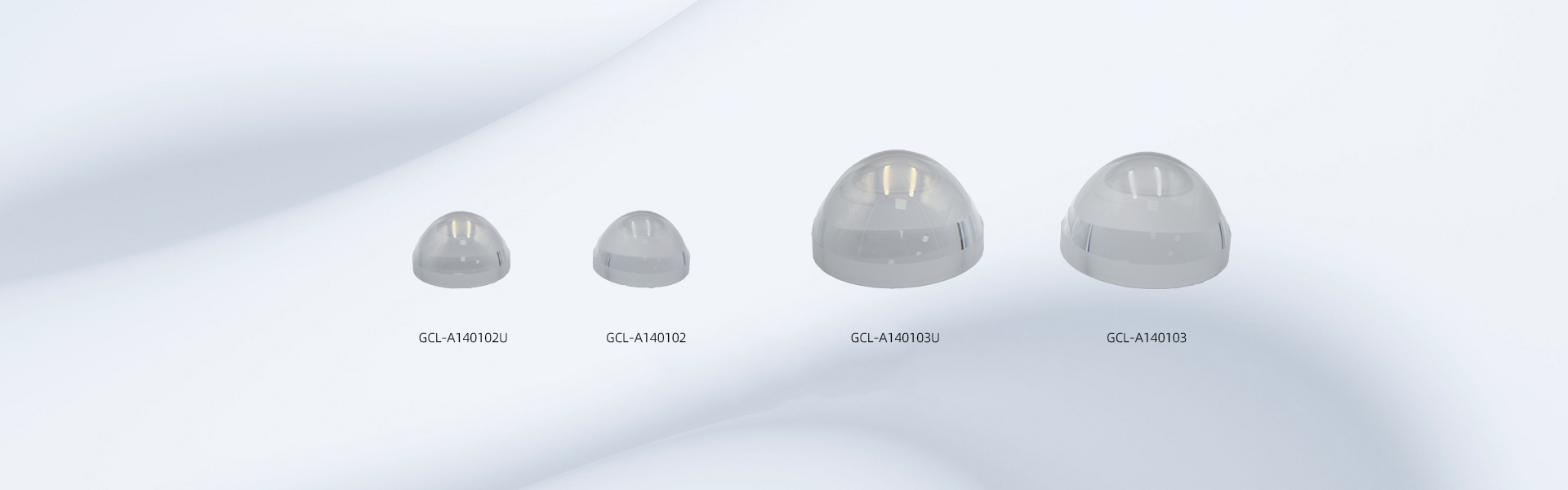

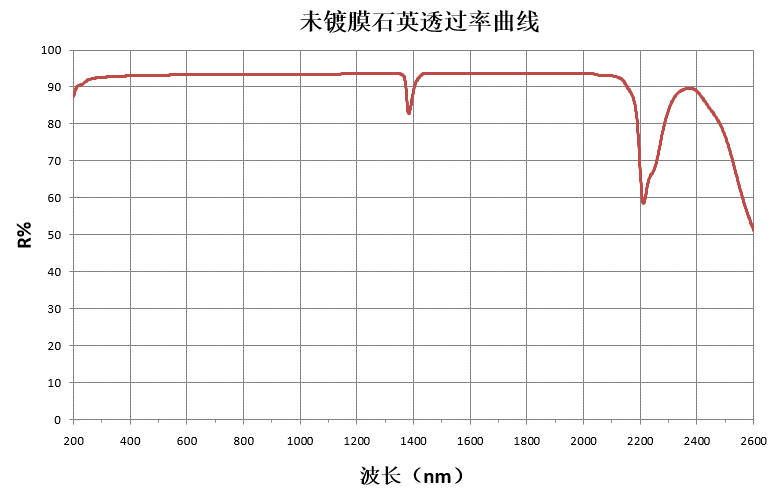

GCL-A1401系列大口径非球面透镜，Ø25.0mm和Ø50.0mm，且具有高数值孔径(NA)0.65。该系列透镜使用紫外熔融石英基底，从紫外到红外波段都具有较高透过率，镀紫外宽带增透膜(BBAR)在250-400nm范围内能提供更高的透过率。
 |

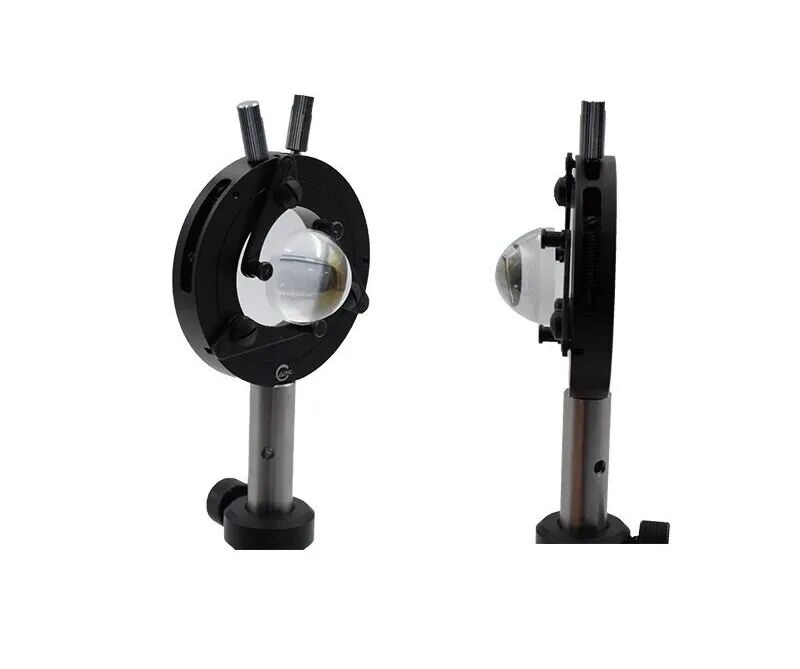

| 非球面透镜夹持应用图 |
该系列所有透镜的设计波长为405nm，当透镜用于其他波段时需考虑由折射率变化带来的光学性能的变化。非球面透镜适用于修正球差，包括条形码扫描、激光二极管准直等。
♦ 产品特点
• Ø25.0mm或Ø50.0mm大口径平凸非球面透镜
• 不镀膜或紫外宽带增透膜：Rave＜0.5%@250-400nm
• 大数值孔径NA：0.65
• 设计波长：405nm
• 面型：λ/4@632.8nm
• 光洁度：40/20
♦ 参数规格
| 型号 | GCL-A140102 | GCL-A140102U | GCL-A140103 | GCL-A140103U |
| 直径/mm | 25 | 50 | ||
| 焦距/mm | 20 | 40 | ||
| NA | 0.65 | |||
| 通光孔径/mm |
聚焦端平面：Ø17.4 准直端非球面：Ø22.86 |
聚焦端平面：Ø35.1 准直端非球面：Ø45.72 |
||
| 镀膜 | 未镀膜 | 紫外宽带增透膜：Rave＜0.5%@250-400nm | 未镀膜 | 紫外宽带增透膜：Rave＜0.5%@250-400nm |

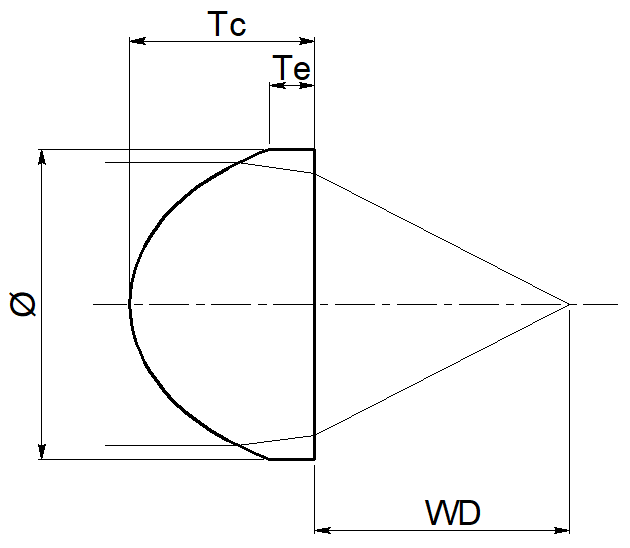

| 中心厚度Tc/mm | 14.5 | 14.9 | 29.85 | |
| 边缘厚度Te/mm | 3.6 | 7.3 | ||
| 工作距离WD/mm | 9.9 | 19.7 | ||
 |

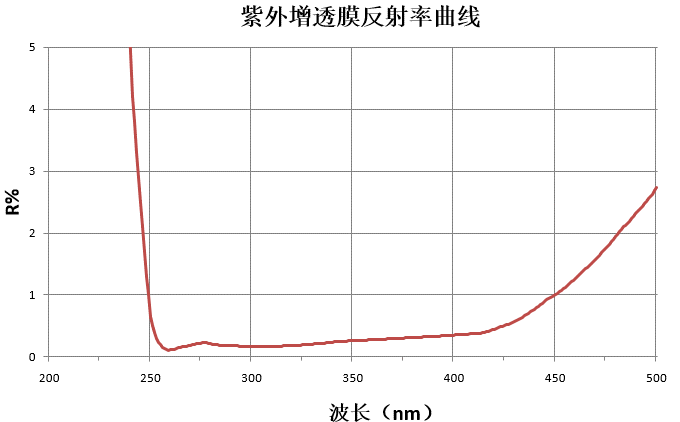

♦ 镀膜曲线
 |
 |
♦ 相关产品
该系列非球面透镜可采用GCM-0501M或GCM-040xM系列自定心夹持架夹持，该装置有自定心结构（装卡任意直径光学元件时，保证光学元件的中心高不变），在光学系统实验中，可以方便地在同一中心高度上更换不同直径的光学元件。
 |
安装示意图
