应力拉伸检测

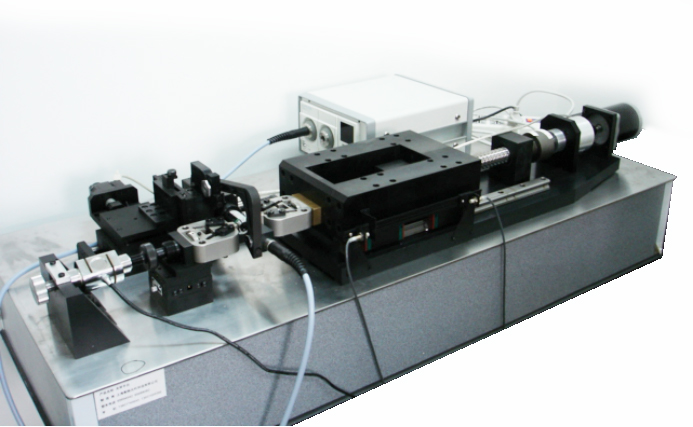

为中科院研究研发定制的应力拉伸检测仪

我司与中科院研究所合作,采用可视化的图像和应力应变测量方法,描述纤维-聚合物复合材料拉伸断裂破坏的过程,通过软件处理将定量确定的应力-应变关系与相应的图像进行比较分析,同时还可量化测量应力松弛及残余应变等特性,从而综合评价纤维-聚合物复合材料力学性能。

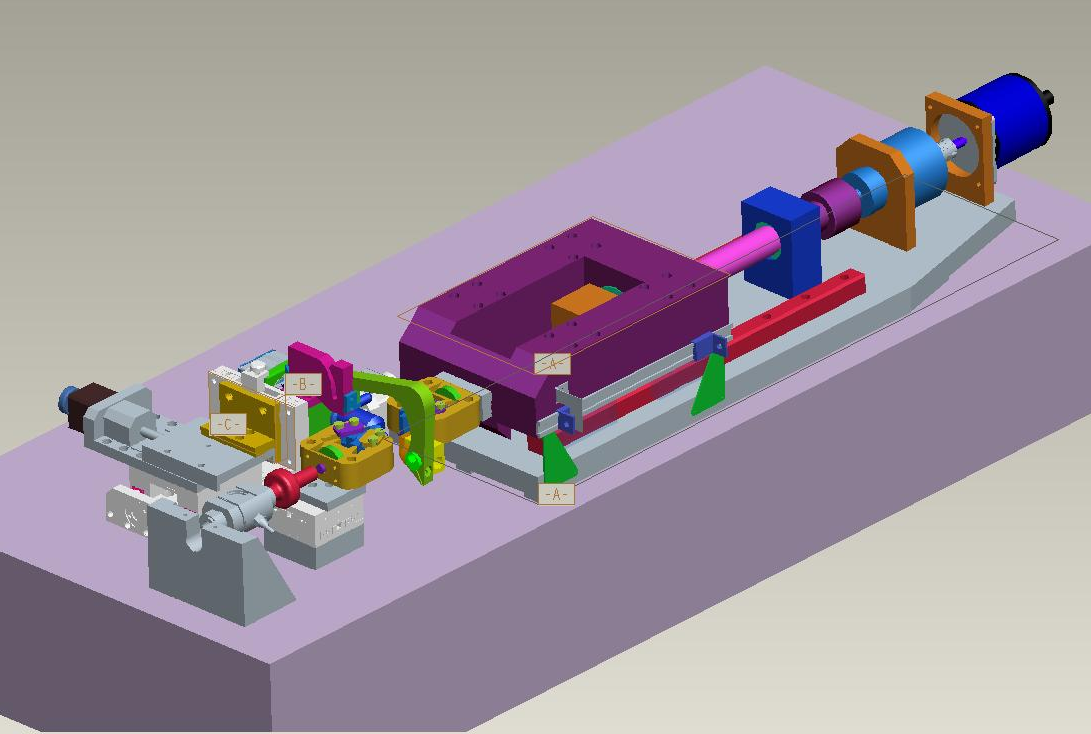

检测仪对标准试验样片进行单轴拉伸应力-应变力学性能试验,以步进方式对样片进行跟踪扫描显微摄影并同时采集应力、应变、显微图像等3种信息。试验样片为长型样条,两端用标准的限力自定心卡具固定,卡具的一端固定在拉力传感器上,另一端固定在水平移动的加载平台上。水平加载平台为标准直线运动单元,该单元采用优质滑块导轨、精密减速器、滚珠丝杠轴系,连轴节、基础架组成。

整体水平台架为空间两层板构造(我们采用光学平台),保证结果得刚性和布局得紧凑性,摄像头镜头安装在3维坐标移动平台上,其中两水平台为步进马达驱动,沿样条拉伸方向可进行定距扫描照相。在垂直样条方向,进行大范围低精度的手动调整,小范围高精度的调整通过步进电机来完成。

所有关键操作工作都在计算机上操作,但考虑装配调试、维修和异常情况的发生允许手动操作控制,可进行手动摄像头前端偏振片和波片的调整。所有导轨行程控制均有行程开关作为异常情况的安全措施,用于对各部件和人身安全的保护。

具体组成部分:

该仪器可以分为五大部分,分别如下:拉身主动抽,传感器轴,图像采集部分,电气部分,软件部分。
